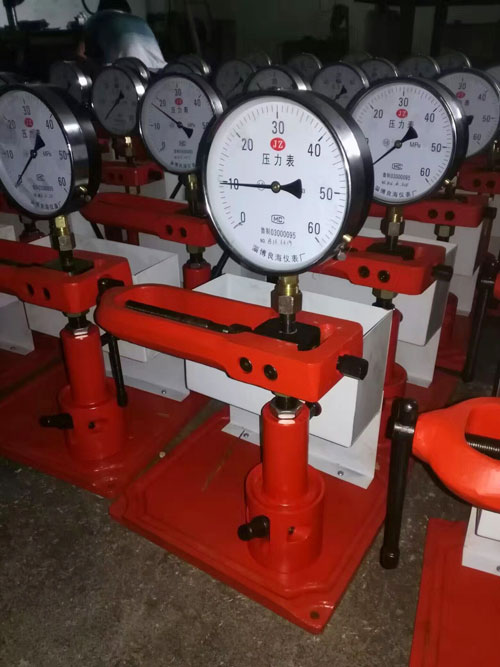

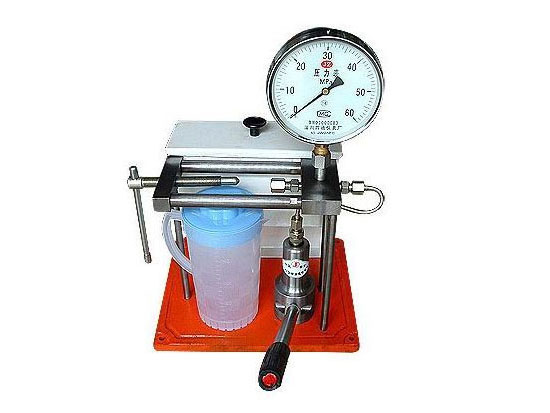

PG-60噴油嘴校驗器

說明：

一、檢測儀特點與用途

PJ-60型噴油嘴檢測儀其特點是升壓速度快，穩壓性能好，結構合理，操作靈活，裝夾方便，是用來檢驗和測定柴油機噴油器總成的噴油開啟壓力、霧化質量、噴油角度和針閥密封性的理想儀器。

二、主要技術參數

可試壓力不超過 40Mpa

外形尺寸 320×300×500

（長×寬×高）

凈重 20Kg

壓力表量程 0~60Mpa

三、使用與調整

使用檢測儀前應檢查是否固定牢固，工作環境應清潔，檢測儀特別是裝夾噴油器的接頭處應擦拭干凈，然后加入沉淀48小時以上的0號輕柴油，嚴禁使用不合格的柴油。

1、噴油器總成開啟壓力試驗

將三通放在支架中間，轉動支架上的螺桿，旋上高壓油管,將噴油器總成固定好，檢察安裝的密封性后，按動壓力桿進性泵油，并看壓力表，表針指示的高值即為該噴油器的開啟壓力，對無法使用的支架的固定的噴油器，可旋下右側的螺塞，固定好噴油器總成后再試驗。如開啟壓力超出規定的壓力范圍，則應調整噴油器的調壓彈簧，直至符合要求為止。

2、噴油器總成噴射角度。噴油器開啟壓力調整好以后可進行噴射角度試驗，在噴油器總成下面H 距處，放一張白紙或一張涂上黃油的鐵絲布，然后泵油數次，待紙上能清楚地看到一個噴油圓圈或鐵絲布上被沖成空的圓圈時，測量噴油器總成口至鐵絲布（或白紙）的距離H和圓形的直徑D，按下式計算噴油器噴霧角度a。

tg a/2=2H

3、霧化試驗：

按動壓力桿，使噴油器噴油，觀察噴油器總成噴油霧化情況，噴霧油粒應細小，均勻，無肉眼能看到的油流，噴射完畢后噴油器無油滴留下或滴油現象。

四、維護保養

1、試驗用油，須是經過48小時沉的0號輕柴油或試驗油，加油時應用綢布過濾。

2、使用前應擦拭干凈，用完后應照上防護罩。

3、轉動螺桿固定噴油器總成時，螺桿不要用力過大，以免將絲燒壞。

4、應定期（半年）檢驗校正壓力表。

5、未加油時，不能按動壓力桿，以免損壞柱塞。
