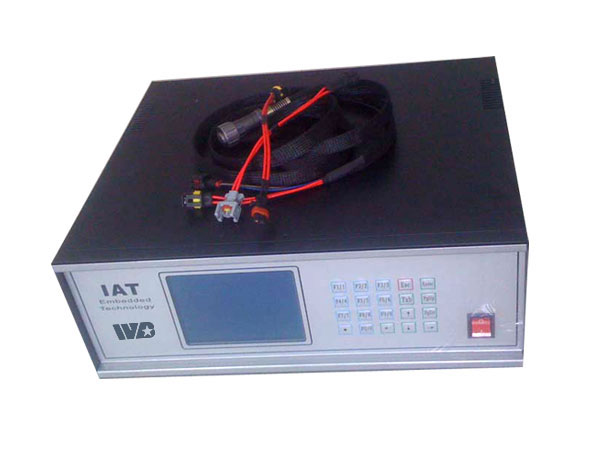

RAT共軌系統控制儀

說明：

高壓共軌噴油系統測試儀的功能是模仿柴油機ECU(Engine Control Unit)，提供6個共軌噴油器、1個共軌高壓泵的驅動控制信號，驅動共軌系統工作，驅動信號參數可以用戶自行輸入，便于維修人員對共軌高壓泵和噴油器進行判斷和修理。RAT高壓共軌噴油系統測試儀與標準柴油高壓噴射試驗臺聯合工作，可以滿足高壓共軌系統及其部件的大部分維修要求。

產品特點如下：

(1) 驅動信號調制，以確保維修共軌高壓泵電磁閥以及共軌噴油器的安全

(2) 通過設定高壓泵驅動信號的占空比，可以調整高壓泵的載荷以及油軌壓力

(3) 噴油器驅動信號脈寬及頻率可調，從而調整噴油量

(4) 儀器具有電磁閥驅動信號過流保護功能

(5) 實時測量油軌壓力

產品功能如下：

(1) 高壓油泵供油量測試

(2) 高壓油泵供油壓力測試

(3) 軌高壓測試（耐壓）

(4) 共軌噴油器供油量

(5) 共軌噴油器開啟壓力

(6) 共軌噴油器均勻性

(7) 共軌噴油器下限噴油量

(8) 共軌噴油器上限噴油量

(9) 同時可測量4-6只噴油器

(10) 噴油器快速磨合

(11) 高壓油泵快速磨合

(12) 模擬實際工次進行測試

可測試泵：①BOSCH  CP1/CP2/CP3

可測試噴油器： ①BOSCH   ②DELPHI  ③DENSO

功能特征：

●集成油泵控制模塊和一個噴油器控制模塊

●油泵控制模塊，包括2路獨立控制的PWM輸出，軌壓傳感器信號輸入，新增同時驅動3個DRV閥的功能

●噴油器驅動模塊，包括1路電磁線圈驅動輸出和1路壓電晶體驅動輸出

●5.7"大屏顯示，操控更方便，更直觀

油泵控制

●可測試目標油泵產品

■ 博世（Bosch）

◆CP1泵

●帶斷缸閥型

●不帶斷缸閥型

● 帶入口低壓調節閥型

◆CP2泵

◆CP3泵

■ 德爾福（Delphi） CRSP 泵

■ 電裝（Denso） HP3/HP4 泵

■ 西門子（Siemens） DCP 泵

● 有兩路獨立的用戶自主調節的PWM驅動信號輸出，適用于西門子DCP泵

● 新增的可同時驅動3路DRV閥的功能，由二路獨立的PWM驅動信號驅動實現，通過測量不同轉速，不同軌壓下高壓油泵的高壓油流量測量，實現高壓油泵供油能力的檢測

●可監控油軌壓力

●有基于軟件的油軌過壓保護功能

噴油器控制

●測試目標噴油器產品

■電磁線圈控制

◆高電壓驅動

●博世（Bosch）噴油器

●電裝（Denso）噴油器

◆低電壓驅動

●德爾福（Delphi）噴油器

■壓電晶體控制

◆西門子（Siemens）壓電噴油器

■噴油頻率和噴油脈寬可調

■驅動信號具備短路保護功能

●具有齊備的接插件
